专一方向转动!单向轴承的原理与结构

单向轴承是在一个方向上可以自由转动,而在另一个方向上锁死的一种轴承。

单向轴承:单向轴承的金属外壳里,包含很多个滚轴,滚针或者滚珠,而其滚动座的形状使它只能向一个方向滚动,而在另一个方向上会产生很大的阻力(所谓“单向”)。

1、单向轴承工作原理

其实无论什么结构的单向轴承,它的原理都是卡紧原理,从结构上说可分为:

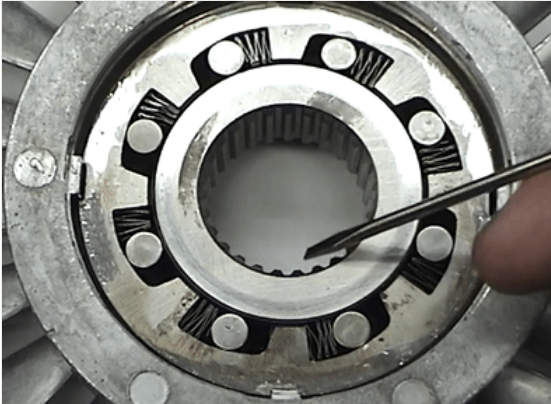

斜坡和滚子式的

这里轴承的外圈与普通轴承一样,是一个筒子式的外圈。但是它的内圈结构就比较特别了,其内圈是一个带有斜坡的圆圈。


除此之外,它还有始终与内外圈接触的滚子以及与滚子接触的弹簧组成。滚子的工作面是一个斜坡,当轴承顺着转时,滚子处于下坡状态,下坡处空间大,滚子不会受到影响。


当逆着转时,滚子是上坡,上坡处比较窄,滚子被卡住,轴承被锁死。


另一种单向轴承的结构则是楔块式结构:
这类轴承是在轴承的内圈和外圈之间会设置一组凸轮楔块。凸轮有两个大小不同的直径,其中长经的尺寸大于内圈与外圈之间的间距,而短经则小于轴承内圈和外圈之间的距离。

在楔块之间有一根圆柱形的绕线弹簧首尾相连形成一种环形弹簧设置在楔块的支点上,通过弹簧的作用,可以让楔块复位。


2、单向轴承的安装

由于单向轴承经过防锈处理并加以包装,因此不到临安装前不要打开包装。单向轴承上涂布的防锈油具有良好的润滑性能,对于一般用途的单向轴承或充填润滑脂的单向轴承,可不必清洗直接使用。

单向轴承的安装方法因轴承类型及配合条件而有所不同。

由于一般多为轴旋转,因此内圈与外圈可分别采用过盈配合与间隙配合,而外圈旋转时,则外圈采用过盈配合。


(1) 压入安装

压入安装一般利用压力机,也可利用螺栓与螺母,不得已时可利用手锤进行安装。


(2)热套安装

将单向轴承在油中加热使其膨胀后再安装在轴上的热套方法可以使单向轴承避免受不必要的外力,在短时间内完成安装。


在这里就说句题外话,有些单向轴承型录上的型号确实有,但一些非标单向轴承在中国大陆地区没有现货,有些时候期货会很长时间,所以在单向轴承选型时要考虑时间成本和后期更换的成本。


3、单向轴承的检修维护

一般单向轴承的检修都需要几个步骤,包括:


1、
看单向轴承是观察单向轴承外部的使用状况单向轴承是否生锈,单向轴承是否有断纹,单向轴承是否剥落。


2、
听单向轴承是否有杂音,单向轴承噪音是否正常。


3、
利用仪器诊断,如电子诊断仪,听诊器等。


与其他轴承的养护工作大同小异,滚动体和滚道的相对运动和污染物尘土的侵入,使滚动体和滚道表面发作磨损。影响到主机的精度。


定期检查或更换零件时,需要拆卸单向轴承。通常轴和轴承箱几乎都要继续使用,单向轴承也往往要继续使用。因此,结构设计要考虑到拆卸轴承时,不至损伤轴承、轴、轴承箱及其他零部件,同时还要准备适当的拆卸工具。拆卸静配合的套圈时,只能将拉力加在该套圈上,不得通过滚动体拉拔套圈。

单向轴承广泛应用于纺织机械;印刷机械 ;汽车工业;家用电器 ;验钞机。

单向轴承的发明解决了很多需要防止倒转的机构难题。在很多家用电器比如洗衣机等上面都发挥了很大的作用。在一些传送机械比如物料的运输上可以有效的防止物料回倒。

因此标准化的结构使得很多机械不需要再去单独设计特殊的防倒转结构,节省大量的人力物力,因此单向轴承的发展未来前景十分广阔。

(来源:机械菌)
