直线轴承是什么?

直线轴承是一种精度高、成本低、摩擦阻力小的直线运动系统。直线轴承是和导向轴组合使用的,利用滚珠的滚动运动实现无限直线运动的直动系统。

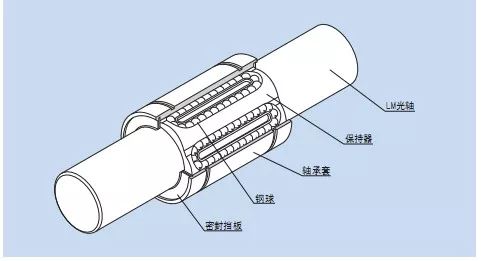

直线轴承结构

直线轴承工作过程

直线轴承是在外圈之内装有钢球保持架,保持架装有多个滚球,滚珠作无限循环运动。保持架的两端以密封垫挡圈固定,在各钢球受力工作的直线轨道方向上设有缺口窗,此部分是使受载荷的钢球与轴作滚动接触,用非常低的磨擦系数相对移动。


因此直线球轴承为机械设备、自动化设备、节能设备等最合适选用的轴承。


直线轴承分类

1、按材质分:

外壳:不锈钢、轴承钢、铝合金(带座直线轴承);

保持架:有树脂、不锈钢、轴承钢;

表面处理:镀铬、镀镍、表面阳极氧化(直线轴承外固定座)等等。

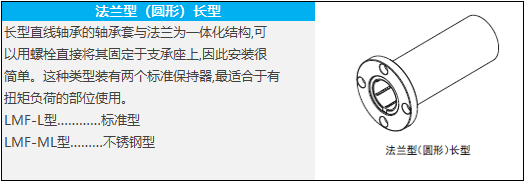

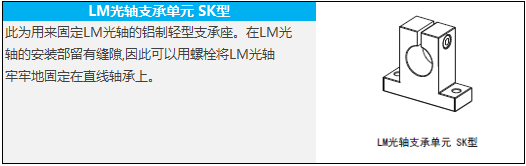

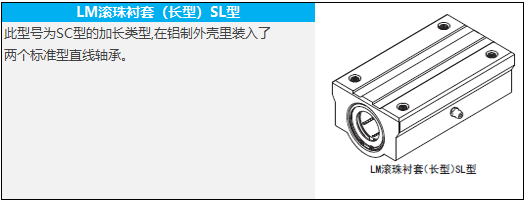

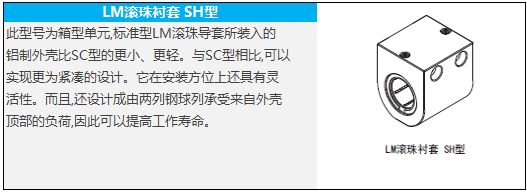

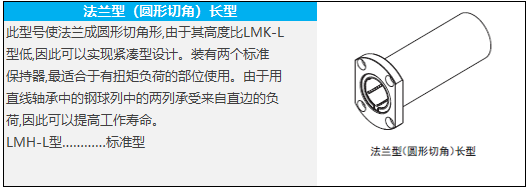

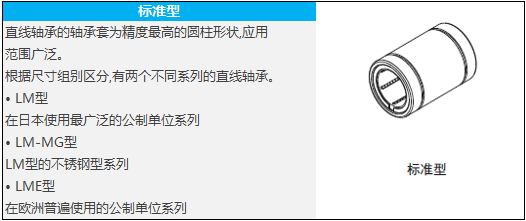

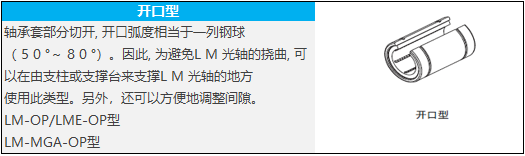

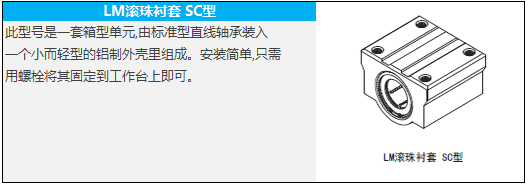

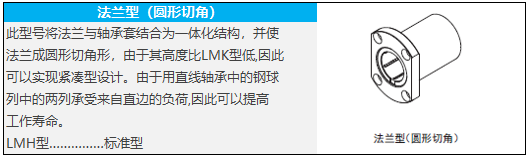

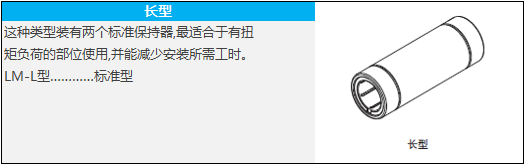

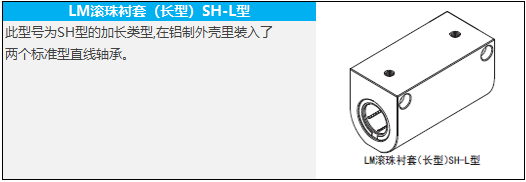

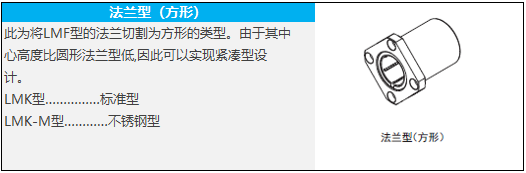

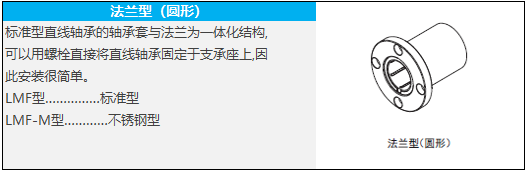

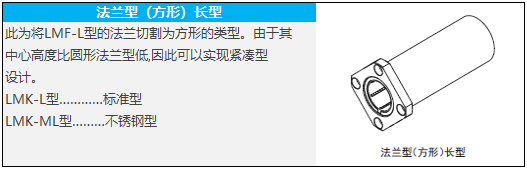

2、按形状分:


3、按系列分:

直线轴承按系列分,分为两大系列即LM和LME系列。

LM系列用于亚洲,东南亚国家,日本,韩国,中国等;

LME系列多用于欧洲,美国,德国,意大利等地区;

两大系列结构特点,除尺寸不同,孔径公差不同,其结构大致一样。


直线轴承代码

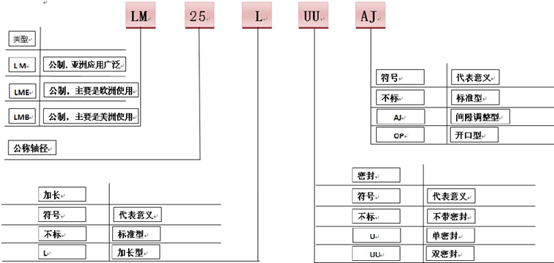

标准型直线轴承代码

法兰式直线轴承代码



直线轴承应用

电子设备、食品机械、包装机械、医疗机械、印刷机械、纺织机械、机械、仪器、机器人、工具机械、数控机床、汽车及数字化三维坐标测量设备等精密设备或特殊机械行业之中。


直线轴承公差

1、与直线轴承配合使用:建议使用g6公差导向轴(普通间隙配合);

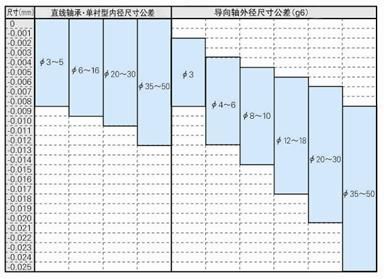

2、直线轴承与导向轴(g6公差)公差范围;


直线轴承润滑

1、脂润滑

直线轴承内部注入防蚀油,若用油脂润滑时,先用煤油或有机溶济清除防蚀油,风干后再添加润滑脂。


2、油润滑

若用油润滑时,不必清除防蚀油;润滑油可从供油管给油,或从轴线轴承外壳的油孔给油。由于密封圈会刮掉润滑油,油润滑不适用无孔的带密封圈轴承。


直线轴承品牌
