返回列表 返回
列表

轴承钢球寿命影响因素的分析与控制

钢球的寿命可靠性直接影响轴承的使用寿命,保证产品批量的质量一致性是决定钢球能否应用于高端轴承(如航空航天、高铁、高端汽车轮毂等重要部位)的关键。

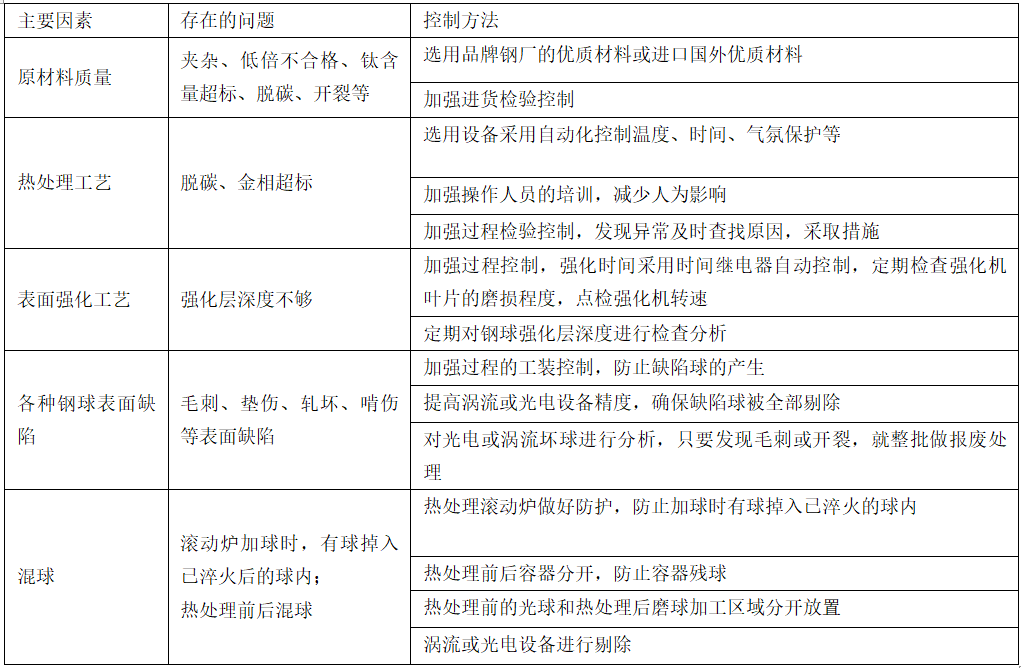

影响钢球寿命可靠性的主要因素和控制方法


2  钢球产生软点缺陷的分析


影响轴承钢球寿命可靠性因素除上面介绍的主要因素外,还有一种难以检测发现却直接影响钢球寿命因素——钢球软点,是钢球的一种缺陷,是指钢球表面存在的一个点或几个点硬度值低于61HRC而高于原材料硬度,一般在30~60HRC之间。

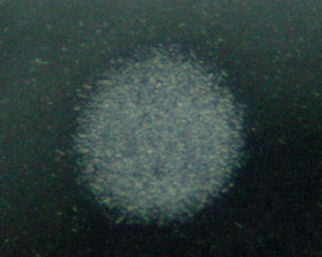

由于硬度低的点会在后工序加工过程中出现擦痕,一般表现为一个或多个白点,白点内呈现出无方向性的擦痕,软点可通过涡流选别选出,但由于软点的硬度大小不一,完全依靠涡流也很难剔除干净,光电拣球机对软点得剔除效果更差。软点具体形状见下图。

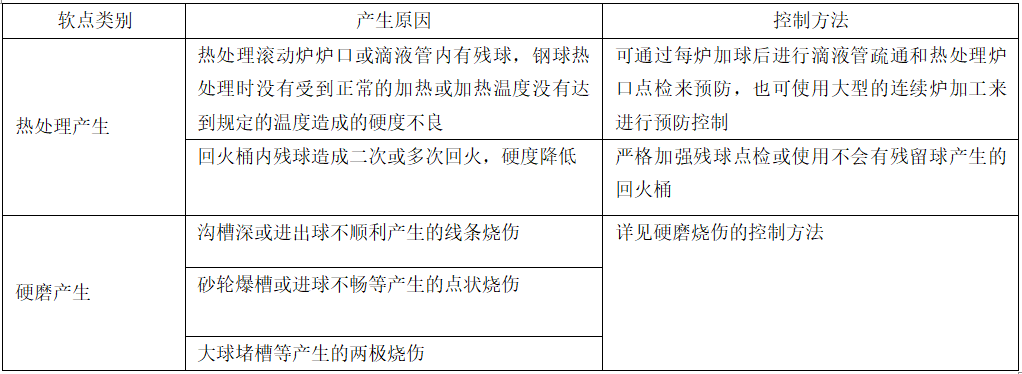

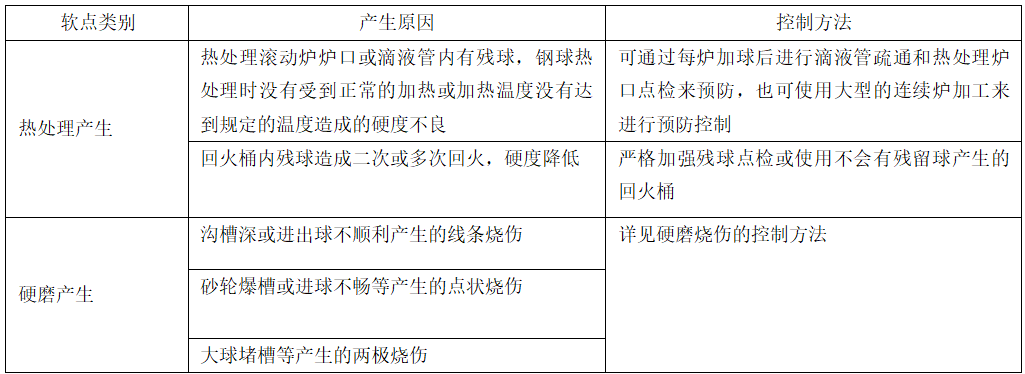

软点缺陷产生的原因及控制方法


3  钢球硬磨烧伤产生的原因和控制方法

烧伤球是硬磨加工最容易产生的,可能导致钢球出现软点缺陷,对钢球寿命可靠性影响最大。硬磨产生的烧伤人工酸洗拣球可靠度低,光电拣球设备和最先进的涡流探伤也扔存在漏拣的现象。

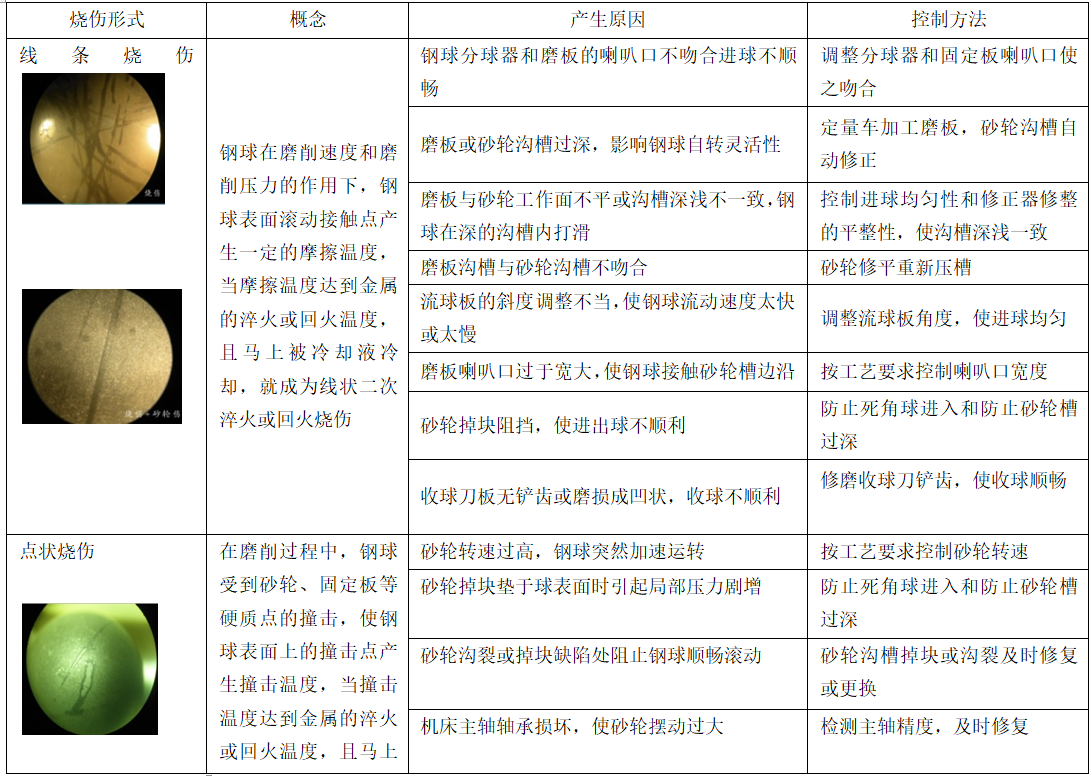

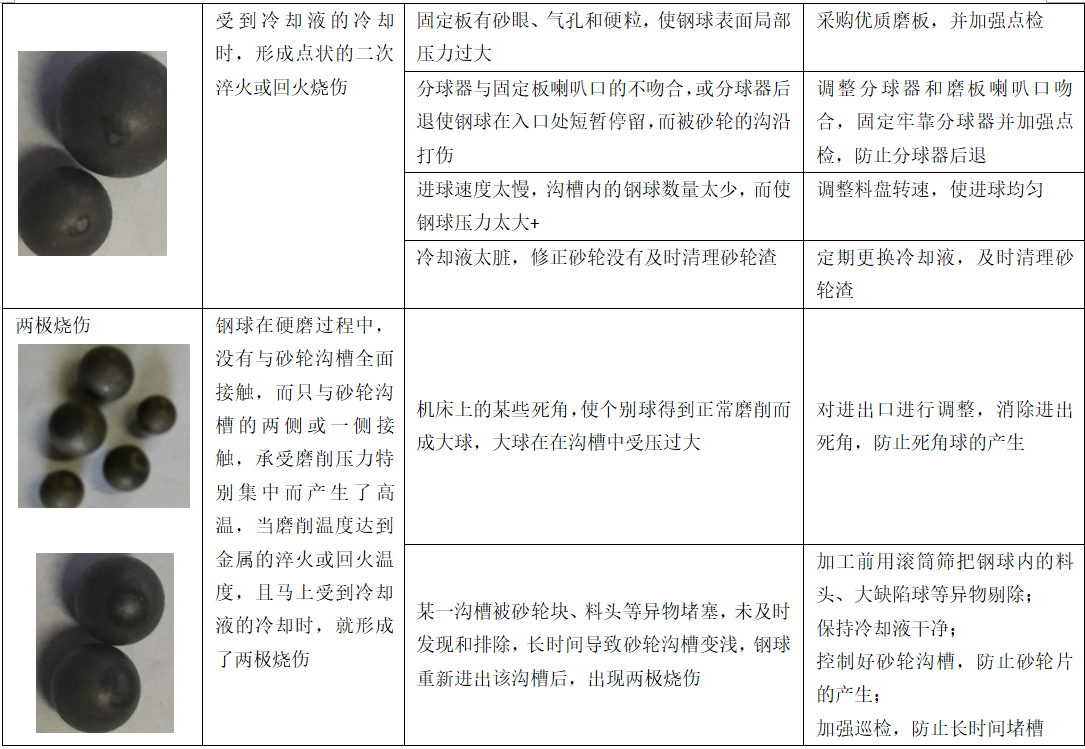

钢球磨削产生烧伤的原因及控制方法

随着国内自动化检测设备的发展,光电外观、机器视觉系统设备的升级以及涡流探伤检测的应用,人工检验的影响因素逐渐减小,但是钢球加工的批量一致性、可靠性仍待进一步的提升。

(来源:轴承杂志社)



  轴研所公众号             轴承杂志社公众号


营销热线

特种轴承事业部

0379-64881321

精密部件事业部

0379-64367521

重型轴承事业部

0379-62112596

制造服务事业部

0379-64880626

技术中心

0379-64880057

国家轴承质检中心

0379-64881596
